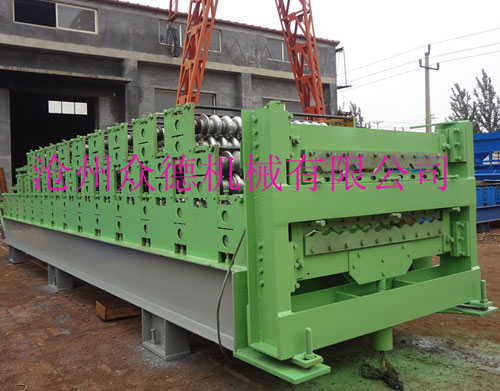

三层压瓦机是一台设备上可以生产三种版型，型号根据客户要求任意定做，节约成本，运输方便，解决了场地不够用的问题。

 1.机架：采用350H钢焊接

2.成型机形式：墙板式链传动,墙板厚度20mm

3.轴径: ￠70㎜

4.链条:1寸单排

5.成型机电机功率：3KW减速机

6.成型机线速度：8m/min

7.860成型机道数：11道

  900成型机道数：9 道

850成型机道数：9  道

8.轧辊材料：45#钢煅打件

9.液压站电机：3kw

10.液压站油泵：齿轮泵

11.切断方式：液压剪切

12.成型剪刀片材料：Cr12

13.剪切刀片热处理:HRC58°-60°

14.轧制厚度0.3mm-0.8mm

15.材料展开宽度：1000mm

16.电脑采用PLC，

       三层彩钢设备压瓦机要用高数脉冲输入功能，KDN-K306-24AR高数输入性能优良，选AB相抗干扰。并用定值中断功能，精度。其检测部分有检测彩色钢瓦长度的脉冲编码器，压型的上下行程开关，切刀的上下行程开关，压型的上下操作按钮，切刀的上下行程按钮，急停开关，液压启停开关等等。压瓦机执行部分有变频器驱动电机，液压站电机，压型的两个液压电磁阀，切刀的两个液压电磁阀。PLC选用KDN-K3系列的KDN-K306-24AR。它带有14个输入/10个继电器输出，刚好满足输入输出要求。再配KDN文本屏，可以完成参数设定，报警显示，帮助信息，生产数据显示等等。

三层彩钢设备特性：

（1）建筑用于屋顶墙面均可，该彩钢瓦设备还具有操作、维护、保养以及机械的调试等优点。

（2）整个机组自动化控制系统采用高集成的网络，使自动化系统性能。
